一、LWGY智能型液体涡轮流量计的优点

1.测量精度高，一般可达±1%R、±0.5%R，高的可达±0.2%R；

2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的测量精度，在贸易结算中是优先选用的流量计；

3.具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正

4.所有有效数据掉电后保持10年不丢；

5.范围度宽，中大口径可达1:20，小口径为1:10；

6.结构紧凑轻巧，安装维护方便，流通能力大；

7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

8.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

Q

二、LWGY智能型液体涡轮流量计工作原理

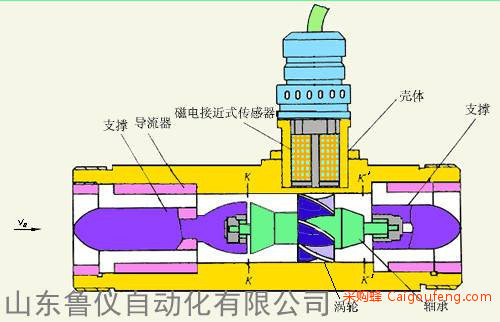

LWGY系列液体涡轮流量传感器基于力矩平衡原理，流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经流量计的流体的瞬时流量Q成正比，流量方程为：Q=3600×f÷k

   式中： f——脉冲频率[Hz]
          k——流量计的仪表系数[1/m³]，由校验单给出。若以[1/L]为单位

          Q——流体的瞬时流量（工作状态下）[m³/h]

         3600——换算系数

  每台流量计的仪表系数由山东鲁仪制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

三、LWGY智能型液体涡轮流量计基本参数与技术性能
